卡西欧F-91W改装成功&失败经验

F-91W改装路线众多，哪怕是实现同一个目的也有多种改装可选项，所以若有改装需求，勿将本文作为唯一参考教程。本人也是卡西欧改装领域新手，所以每一块改装项我都会附上更具体的改装教程视频。本文更适合作为已有教程的细节补充以及经验教训参考。

站长近日刷到众多卡西欧复古型号电子表的改装视频，于是心血来潮购入F-91WB-7A想大开拳脚进行改装。我的改装内容总共有三项：增加前置贴膜、跳接LED实现高亮、更换背光板实现全局背光。其中前两项改装实现的较为顺利，但是背光板的改装让我来来回回尝试数次，依旧没有实现最终期望的效果......

0. 拆解

卡西欧F-91W的整体结构比较简单，拆下表壳只需要卸下背盖四个角落的螺丝即可。唯一需要注意的是，原厂的一手手表为确保防水性能，背盖螺丝拧得比较紧，并且F-91W的螺孔嵌在表主体的塑料外壳中，在拆卸以及安装螺丝的时候务必要注意不要用力过猛，否则容易导致螺孔受损引发滑丝。

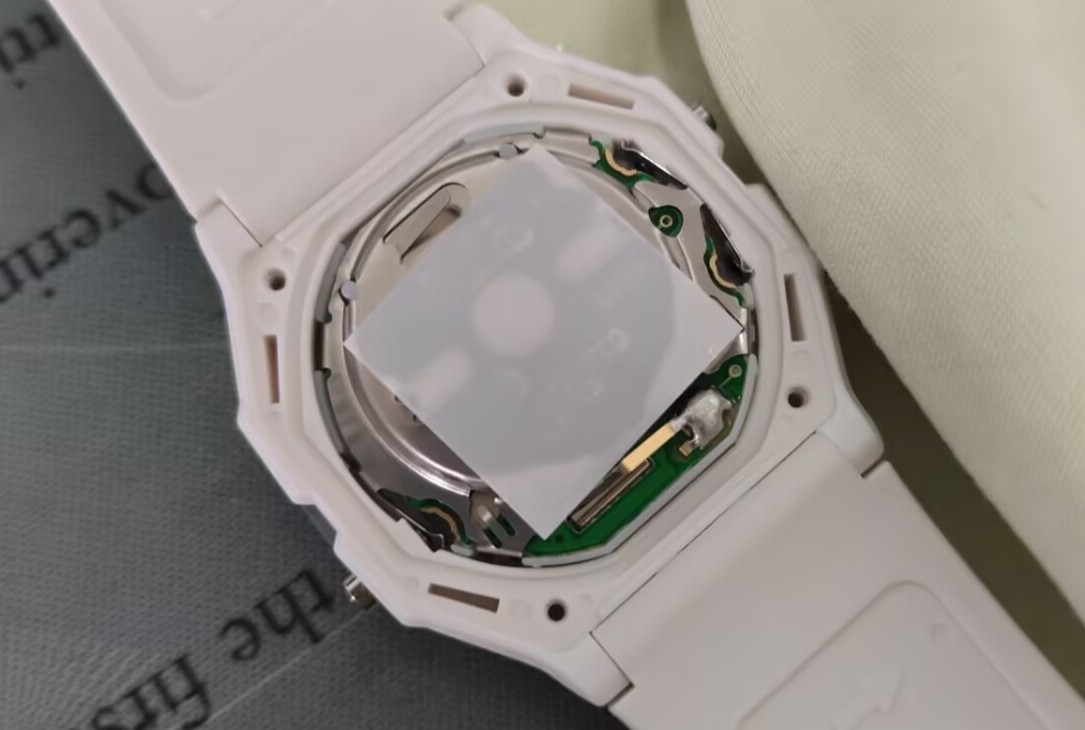

拆卸下外壳后即暴露出机芯，注意将防水胶圈收纳好。用平头螺丝刀或者其他可以插入细小孔洞的工具，任选三个按钮对应的触点中的一个，插入后向机型内发力即可将机型拆出。

如果只是要做前置的贴膜，其实拆到这里就足够了，但是我接下来的两个改装（LED高亮、背光板）需要把内部结构进一步拆分。

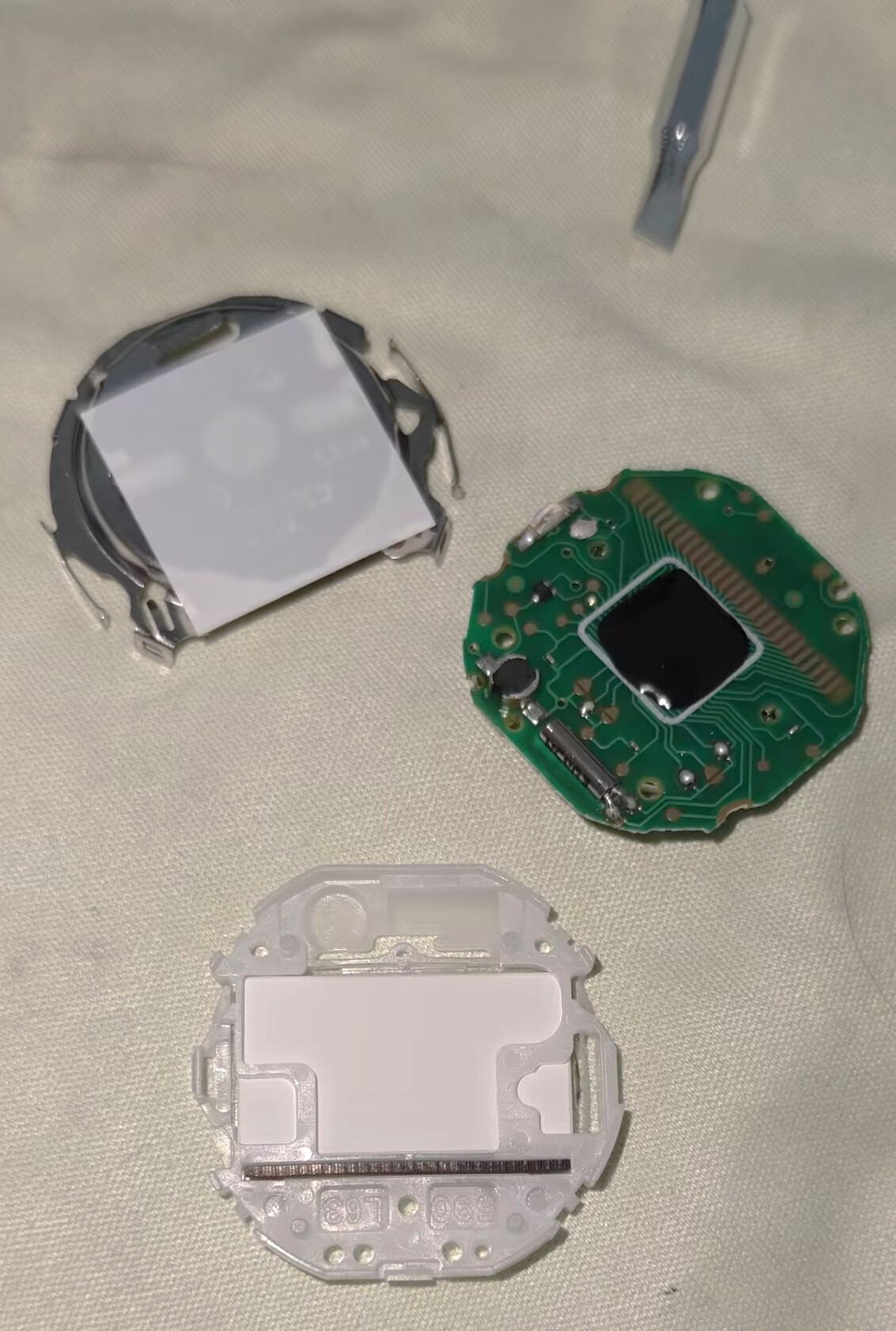

F-91W的内部结构大致能分为三个部分。显示层：包括TN屏、背光板、与PCB板连接的导电胶条、塑料外框；PCB层：包括手表核心的PCB电路板、晶振、CR2016电池；固定层：用于将内部结构固定在一起。

拆卸固定层需要将卡在机型四个角落的卡子用平头螺丝刀或者别的工具打开；固定层分离后屏幕层和PCB也会自动脱开，注意此时屏幕层的导电胶条（斑马条）可能会掉落，请避免让胶条沾上灰尘，记得在组装回去时将胶条放回TN屏上方的小槽中。

1. 前置贴膜换色

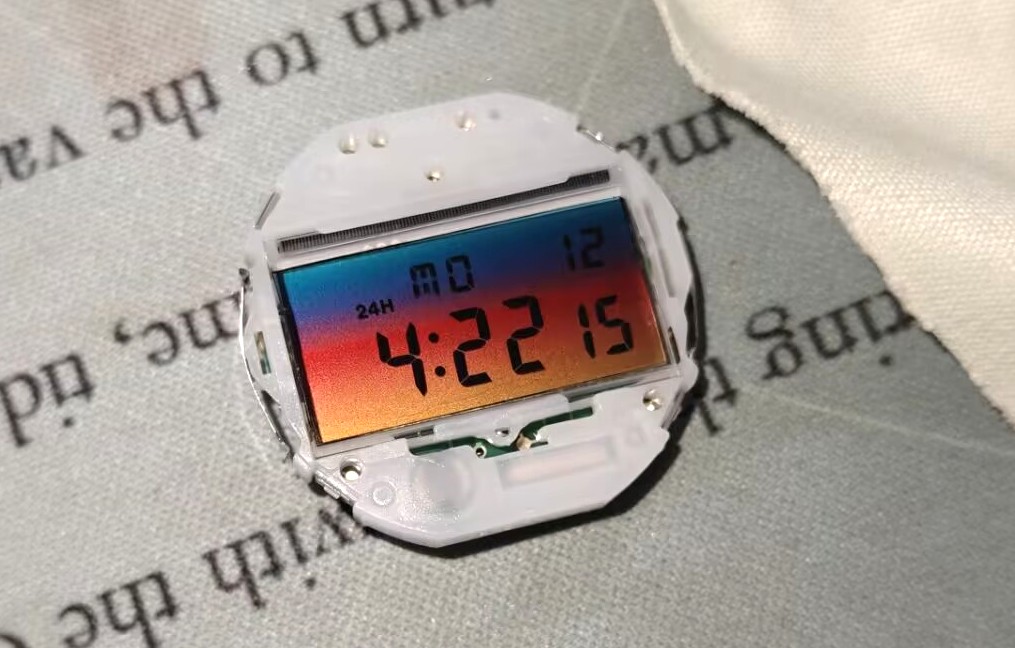

这个改装非常简单。在拆出机芯整体后不需要拆掉固定层，直接将买来的要替换的膜裁剪到屏幕大小后，贴在TN屏表面即可。

这个部分翻车概率很小，但是要注意在贴膜前要用眼睛步将TN屏表面擦干净；裁剪贴膜的时候宁小勿大（这种膜买来一般商家会送好几，所以感觉不对直接换，贴的时候换比之后再换要方便的多）；贴膜后注意用手隔着眼镜布轻轻将气泡等挤出；如果贴膜时进灰了，直接作废重换一张。

购买贴膜的时候，各位可能会发现市面上出售此类膜的店家不少，但是只要是那种透明的、后置有胶的膜替换方式都如上所述。但是现在也有那种不透明的、打印在白色面板上的类似产品，这种产品需要和更换背光板一样将原装的白色反光板换成对应的、你想替换的背景图片，其过程和之后要说的更换背光板过程很像。

2. LED跳接高亮

这个也是F-91W的经典改装了。卡西欧官方在F-91W的PCB板上预留了一个LED的跳接点，一旦将该点导通，LED灯的亮度会有很明显的提升（也不知道为什么官方要把这个功能隐藏起来...）。

导通这个点的方法有很多，最标准的是用焊锡连接，但是你用其他各类微小的导体去连通都可以达到一样的效果（甚至理论上用铅笔涂两下也行，我不敢试 O.O）。我最后采用的是免焊导电银浆 在pdd或者某宝购买最小剂量的，十元左右即可买到一支。

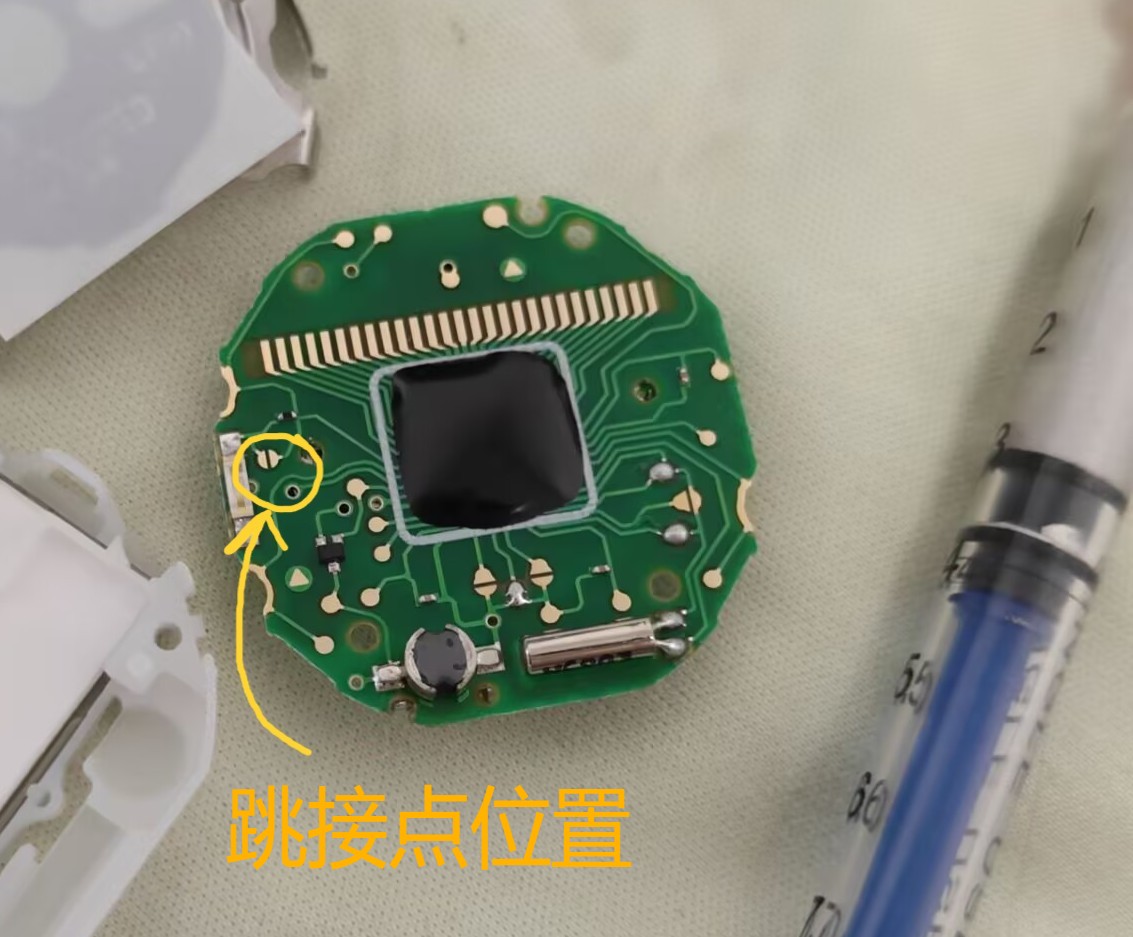

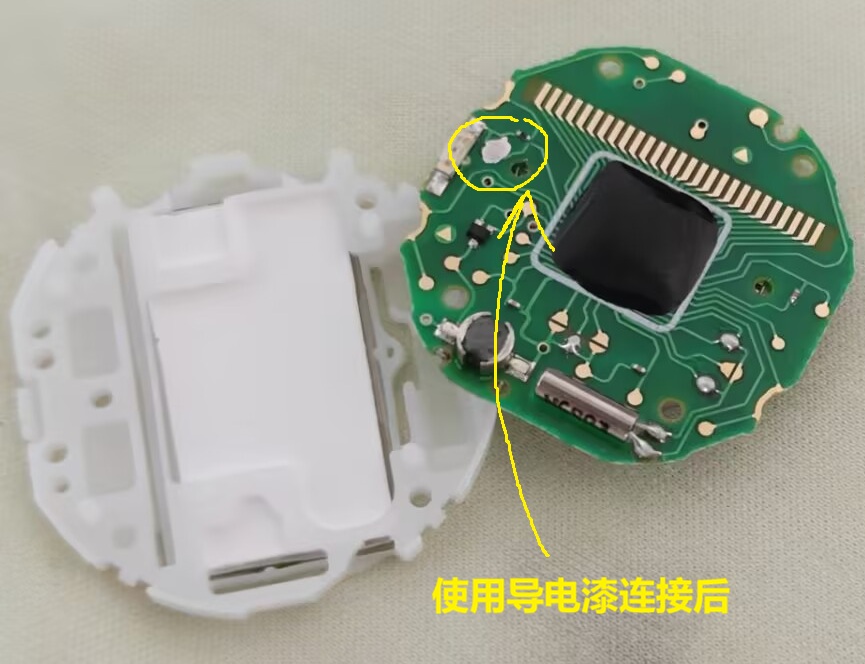

拆除固定层后，将PCB取下，观察到LED灯边上有一个两个半圆形相隔一定距离相对的跳接点，使用针头将极少量导电漆涂在跳接点上，用针尖、牙签等尖细物抹匀，等待固化后即可。

改装的验证方法也很简单：用一个尖头镊子或者导线（我自己用的是一根做单片机时用的公对公杜邦线），将LED触点和正极接通，观察前后的LED有没有变量即可。

注意一定要等导电漆完全固化后才可以将PCB装回去，否则LED增亮效果不一定实现，未凝固的导电漆流动也可能形成微电路导致PCB板其他元件损坏。

3.背光板替换实现全局高亮

这个改装我并未成功，但是B站上成功案例不少（没有那种很详细的教程），所以我只能讲述下改装的流程以及可能的翻车原因。

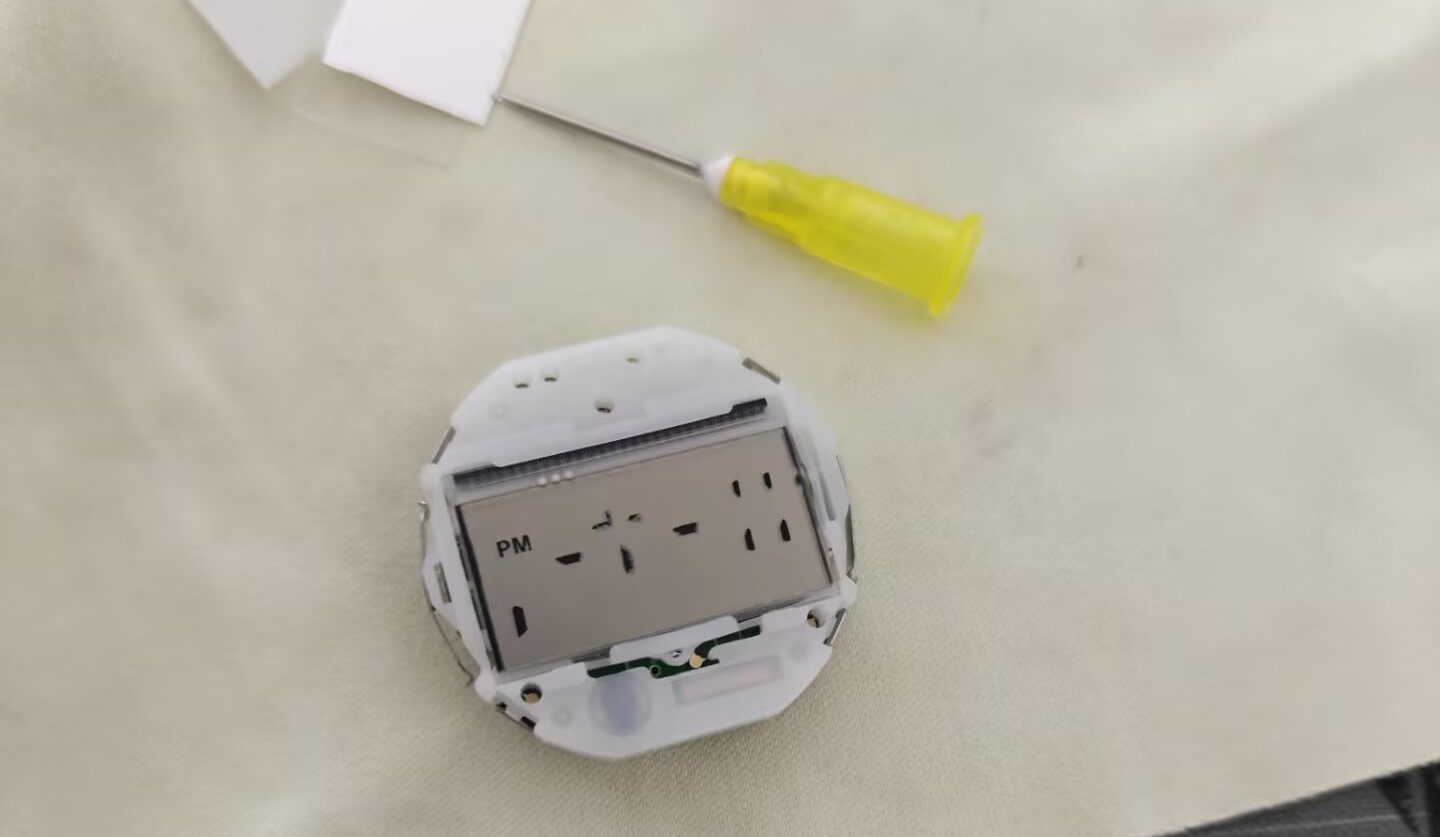

拆除固定层后，用针尖等尖细物插入屏幕层正面、TN屏下册的小孔中，然后向下拨动小孔，夹板解锁，用另一个手从屏幕背面即可把TN屏以及底层的白色反光板顶出来。

F-91W的背光覆盖面积小其实并非只受限于硬件水平，而是背光板以及LED照射角度的设计自身就存在问题。这也产生了很多种改造全局背光的方式：锡焊在对称位置安装第二个LED；重焊原装的LED，将其照射角度调平；在LED的对侧用锡箔包裹机芯外壳边缘反射LED灯光；更换背光板将LED更多的光反射回屏幕。本次我选用的就是更换背光板。

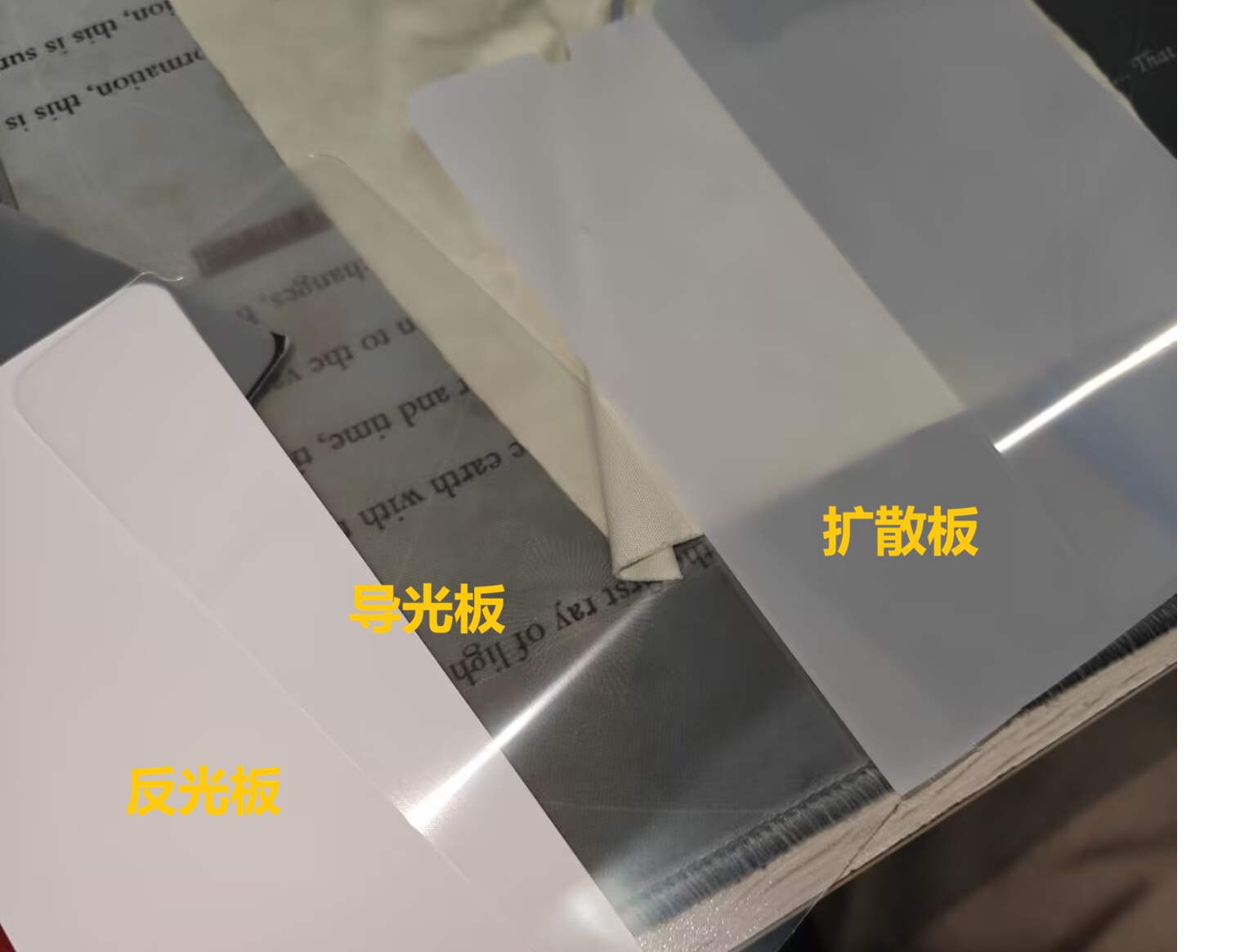

更换背光板需要事先准备一块废弃手机的LCD背光板，如果没有，在Pdd或者某宝上个位数价格也能买到现成拆下来的。然后将其中纯白色的反射板、透明亚克力质的导光板、半透明磨砂质地的扩散膜这三层拆出来，然后根据原装背光板的大小裁剪，按上述顺序从底向上叠放，替换掉原装白色背板。

但是在我按着上述的过程安装好后，发现屏幕根本点不亮，跳接LED灯光正常，但是跳接MODE键以及ON/OFF键没有声音。我起初以为是导电胶条沾灰，但是将导电胶条和接触点清理干净后依旧不行……这个问题困扰我将近两小时，观察电路和查询资料后才发现LED是单独的模块，跳接正常不说明屏幕正常通电了，所以问题就是出在导电胶条和接触点上。最后我得出一个最可能的结论：更换背光板后由于新的几层背光相比原装的背光稍薄一些，所以导致导电胶条无法正确连接在TN屏触点和PCB触点之间。

为了验证这个猜想，我将原装背光板换回，AC重置后果然屏幕正常示数。

问题是看似找出根源了，但是让我颇不解的是即使是在原导光板上加了一层亚克力，把整体厚度提升了，屏幕还是无法正常点亮，或许问题根源还在更深处……

虽然最后背光板的改装没有成功，但是拆解到这个程度，如果要做夜光、背景贴膜其实都很简单了，就是在原装的白色背光板上贴上夜光膜/背景图案。

只可惜我的全局背光最终没能实现……憾哉！

4. 结果以及一些注意点

将组件装回去的过程非常简单，需要注意的一点就是在把机芯整体装回表壳的时候记得把表壳上三个按钮推回原位，方便放入机芯。

如果组装后发现屏幕示数异常可以使用AC重置；F-91W的AC孔位于正面上方写有AC标志的第一个孔，将其与正极跳接即可完成AC重置。

最后改装的对比图如下：

（灯光高亮的效果在环境光比较亮的情况下不是很明显，在暗光环境下还是挺明显的）

---

但是我背光还是不知道怎么才能整好QAQ
